Amplificator de putere multicanal pentru rack, din seria Integrator: 16 canale pe 8 zone, topologie Discrete Class D, format 2 RU.
50 W RMS pe canal, la 4Ω și la 8Ω, cu toate canalele în funcțiune; în mod bridged (mono), 100 W RMS la 8Ω.
Impedanță de sarcină 4 sau 8Ω pe conectare normală și 8Ω în mod bridged; impedanță de intrare 20 kΩ, sensibilitate 775 mV, tensiune maximă de intrare 4V.
16 intrări de linie pe RCA stereo, 16 ieșiri de boxe pe borne cu șurub și 8 ieșiri de linie; conector Ethernet, trigger 12V pe intrare (5–24V) și pe ieșire (12V DC, 10 mA).
Matrice audio completă, cu orice intrare rutată către orice ieșire, plus 8 ieșiri asignabile; configurare și reglaj prin interfață web, cu comenzi IP pentru Control4 și Crestron.
DSP avansat cu egalizator parametric pe fiecare ieșire și presetări pentru boxele Elac, răspuns în frecvență 20 Hz – 20 kHz, raport semnal/zgomot 95 dBA, THD+N 0,1% la 1 kHz la puterea nominală, diafonie −65 dB la 1 kHz, pornire automată cu sensibilitate reglabilă 1–10 mV.
Cod produs:IS-AMP1650
30 de zile perioada de retur
Garantie 24 luni
Transport gratuit pentru comenzi peste 300 RON in Romania
Livrare prin curier sau ridicare din showroom Bucuresti
Elac · Seria Integrator · Amplificator de instalare, 2 RU
Șaisprezece canale, opt zone, o singură cutie de 2 unități.
Amplificatorul cu care sonorizezi opt încăperi din același rack — cu matrice audio completă, DSP pe fiecare ieșire și configurare din browser.
Pe scurt16 canale de amplificare, împărțite pe 8 zone stereo independente50 W RMS pe canal, la 4Ω și la 8Ω; 100 W RMS bridged, la 8ΩMatrice completă: orice intrare poate merge către orice ieșire
IS-AMP1650-BK nu e un amplificator de living. E un aparat de instalare: intră într-un rack, stă acolo ani de zile și alimentează audio într-o casă mare, un birou, un restaurant sau un showroom. Seria se numește Integrator pentru că e gândită pentru cine proiectează sisteme, nu pentru cine schimbă boxele o dată la cinci ani.
Diferența practică față de un amplificator obișnuit e numărul de zone. Un integrat clasic are o pereche de boxe și o sursă. Aici ai 8 zone stereo, fiecare cu propriul volum, propriul EQ și propria sursă — bucătăria poate asculta radio în timp ce livingul redă altceva și terasa e oprită, totul din același aparat de 2 unități de rack.
În seria Integrator, IS-AMP1650-BK e modelul cu cele mai multe canale. Compromisul e explicit și merită spus direct: are și cea mai mică putere pe canal din serie — 50 W, față de 75 W la modelul de 12 canale și 100 W la cel de 8 canale. E amplificatorul pentru multe zone, nu pentru multă putere într-o singură zonă.
Matrice audio completă: orice intrare, către orice ieșire
Elac descrie funcția ca full audio matrixing(matrice audio completă — rutare liberă, în care fiecare intrare poate fi trimisă către oricare ieșire, simultan către mai multe). Nu e o comutare fixă intrare-1-către-ieșirea-1: alegi din software ce sursă ajunge în ce zonă.
Practic, asta înseamnă că o singură sursă — un streamer, un tuner, un microfon de anunțuri — poate cânta în toate cele opt zone deodată, sau doar în trei dintre ele, fără să schimbi un cablu. Iar dacă mâine clientul vrea altă împărțire, se face din browser, nu din rack.
16 intrări de linie, pe perechi RCA stereo, câte una per zonă
16 ieșiri de boxe, pe borne cu șurub demontabile
8 ieșiri de linie, pentru a trimite semnalul mai departe
8 ieșiri asignabile
Ce spune Elac despre matrice
„DSP-ul și CPLD-ul nostru avansate asigură matrice audio completă, permițând rutarea oricărei intrări către orice ieșire. Interfața noastră WEB permite configurarea și reglajul simplu al amplificatorului. Un ecran de stare arată starea curentă a fiecărui canal, împreună cu nivelurile de intrare și de ieșire pentru fiecare canal. Setările pot fi salvate, pentru replicarea ușoară a proiectelor." — Elac, pagina oficială IS-AMP1650-BK (trad.)
16 / 8canale de amplificare / zone independente
50 WRMS pe canal, la 4Ω și la 8Ω
100 WRMS în mod bridged (mono), la 8Ω
2 RUînălțimea ocupată în rack
DSP pe fiecare ieșire, reglat din browser
Fiecare ieșire are propriul set de instrumente de DSP(procesare digitală a semnalului — corecții făcute în software asupra semnalului, înainte de a ajunge la amplificare). Manualul oficial le enumeră: reglaje de nivel, egalizatoare, filtre trece-sus și trece-jos.
Peste ele, fișa de vânzări adaugă partea care contează cel mai mult într-o instalare reală: un egalizator parametric complet pentru fiecare ieșire sau, dacă nu vrei să reglezi manual, presetări gata făcute pentru boxele Elac. Într-o casă cu opt zone și opt seturi diferite de boxe, presetările scurtează munca de la o zi la o oră.
Egalizator parametric per ieșire — pentru fiecare ieșire alegi frecvența, câștigul și factorul Q. Cu el corectezi o boxă montată în tavan, un difuzor de terasă sau o cameră cu prea mult bas.
Presetări pentru boxe Elac — profiluri pregătite de producător pentru propriile boxe de instalare. Le selectezi și DSP-ul aplică singur corecția potrivită.
Filtre trece-sus și trece-jos — limitează banda trimisă către fiecare ieșire. Utile ca să protejezi difuzoare mici de frecvențe joase pe care oricum nu le pot reda.
Reglaje de nivel — echilibrezi volumul între zone, ca terasa să nu fie mai tare decât holul la aceeași poziție a volumului.
Sursă: manualul oficial Integrator (secțiunea de instrumente DSP) și fișa oficială de vânzări Integrator Multi-Channel Amplifiers.
50 W pe canal — și de ce cifra e aceeași la 4Ω și la 8Ω
Manualul oficial declară 50 W RMS la 8Ω și 50 W RMS la 4Ω, cu toate canalele în funcțiune — nu doar cu unul singur măsurat pe bancul de test. Ultima precizare e importantă: multe amplificatoare multicanal își publică puterea cu două canale active, iar cifra se prăbușește când pornesc toate.
Faptul că valoarea nu crește la 4Ω nu e o scăpare de redactare. La un amplificator de instalare, sursa de alimentare e dimensionată să livreze aceeași putere continuă pe toate cele 16 canale simultan; limitarea vine din alimentare și din disiparea termică, nu din capacitatea de curent pe o singură ieșire.
Dacă o zonă are nevoie de mai mult, două canale se pot lega în bridged(mod punte — două canale lucrează împreună ca unul singur, mai puternic, dar zona devine mono) și dau 100 W RMS la 8Ω. În acest mod, impedanța boxei trebuie să fie de minimum 8Ω.
Normal: impedanță de sarcină 4Ω sau 8Ω
Bridged: numai 8Ω
Distorsiune: 0,1% THD+N la 1 kHz, la puterea nominală — aceeași valoare în stereo și în bridged
O eroare de unitate pe fișele oficiale Elac
Atât pagina de produs, cât și fișa oficială de vânzări scriu „Power output per channel @ 4W" și „@ 8W" — cu W (watt) în loc de Ω (ohm). E o greșeală de redactare la producător: manualul oficial dă corect „50W RMS at 8 ohm" și „50W RMS at 4 ohm". În pagina de față am scris valorile corect, cu impedanța în ohmi.
Conectarea și integrarea în sistem

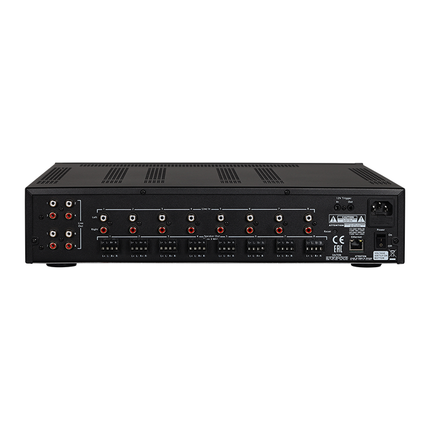

Panoul din spate e organizat pe zone, numerotat de la 1 la 8. Fiecare zonă are perechea ei de intrări RCA (Left / Right) și blocul ei de borne de boxe, cu contacte marcate L+ L− R+ R−. Ieșirile de linie stau grupate în partea stângă, tot numerotate.
16 intrări de linie — perechi RCA stereo, sensibilitate 775 mV, impedanță de intrare 20 kΩ, tensiune maximă de intrare 4V.
16 ieșiri de boxe — pe blocuri de borne cu șurub, demontabile. Se cablează o dată, în rack, și se scot fără să desfaci firele.
8 ieșiri de linie — 1,7V la 10 kΩ, cu răspuns în frecvență 20 Hz – 20 kHz. Cu ele trimiți semnalul unei zone mai departe, de exemplu către un subwoofer activ sau către un al doilea amplificator.
Ethernet — conexiunea prin care ajungi la interfața web și prin care sistemele de automatizare trimit comenzi IP.
Trigger 12V — intrare care acceptă între 5 și 24V DC, ieșire de 12V DC la 10 mA. Cu ea pornești și oprești amplificatorul din alt aparat.
Pornire automată — amplificatorul detectează semnalul audio și se aprinde singur; sensibilitatea de detecție e reglabilă între 1 și 10 mV.
Pentru integrare, Elac publică comenzi IP pentru Control4 și Crestron — cele două platforme de automatizare cu care lucrează de regulă instalatorii. Amplificatorul devine astfel un aparat pe care sistemul casei îl controlează, nu unul pe care îl reglezi separat.
Un aparat construit ca să nu fie atins ani de zile
Într-o instalare, cel mai scump lucru nu e amplificatorul — e deplasarea tehnicianului la fața locului. De aceea seria Integrator e construită în jurul monitorizării, nu doar al amplificării.
Elac declară că fiecare zonă are propriul microprocesor pe 16 biți, care urmărește continuu tensiunea, curentul și temperatura. Peste ele, aparatul supraveghează 10 puncte termice și folosește în total 10 microprocesoare, 3 DSP și 1 CPLD. Nu e o schemă de marketing: e motivul pentru care un canal care intră în suprasarcină se protejează singur, fără să oprească restul instalației.
Amplificarea e Discrete Class D(amplificare în comutație, realizată din componente discrete și nu dintr-un modul integrat gata făcut) — randamentul mare al clasei D e ceea ce face posibile 16 canale într-o carcasă de doar 2 unități de rack, fără ventilație forțată zgomotoasă.
Ce spune Elac despre arhitectură
„Amplificatoarele multicanal Elac au o arhitectură avansată, care permite flexibilitate și funcționare continuă în siguranță. Fiecare zonă are microprocesoare pe 16 biți care monitorizează tensiunile, curentul și temperatura. Sistem sofisticat de monitorizare, pentru a asigura funcționarea continuă. Monitorizează 10 puncte termice, cu 10 microprocesoare, 3 DSP și 1 CPLD." — Elac, pagina oficială IS-AMP1650-BK (trad.)
În detaliu

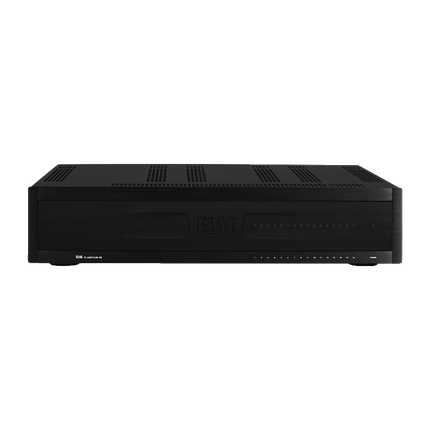

Elac publică pentru IS-AMP1650-BK un singur finisaj, negru — sufixul „BK" din denumire.
Cele trei modele ocupă același spațiu în rack și au aceeași topologie. Alegerea se face pe un singur criteriu: câte zone ai de acoperit față de cât de multă putere are nevoie fiecare. IS-AMP1650-BK e vârful seriei ca număr de zone și, din același motiv, are cea mai mică putere pe canal. Valorile sunt exact cele publicate de Elac pentru fiecare model.
30 de zile returTestezi acasă, în camera ta — nu doar în showroom.
Garanție oficialăProdus nou, cu garanție și suport local.
Demo în showroomAsculți înainte să cumperi, în București — adu-ți playlistul.
Plata în rateOpțiuni de finanțare la checkout, inclusiv până la 12 rate.
Ai o întrebare despre IS-AMP1650-BK? Răspundem pe WhatsApp (L–V 9:30–19:00, S 10:00–15:00) — și te putem ajuta să calculezi de câte zone și de câtă putere ai nevoie în proiectul tău.
Nu e gândit pentru asta. E un amplificator de rack pentru instalări, cu 8 zone și 50 W pe canal. Pentru o singură pereche de boxe într-un living, un amplificator integrat dă mai multă putere pentru bani mai puțini și are intrări gândite pentru surse de acasă.
Sunt 50 W suficienți pentru o zonă?
Depinde de boxe și de încăpere. Pentru difuzoare de tavan sau boxe de perete într-o bucătărie, un birou sau un hol, 50 W pe canal sunt confortabili. Pentru o cameră mare sau boxe cu sensibilitate scăzută, ai două variante: legi două canale în bridged și obții 100 W mono pe acea zonă, sau alegi IS-AMP1275-BK (75 W pe canal) ori IS-AMP8100-BK (100 W pe canal), dacă îți ajung mai puține zone.
Ce înseamnă că are 16 canale, dar 8 zone?
O zonă stereo folosește două canale — stânga și dreapta. Cele 16 canale se împart deci în 8 zone stereo independente, fiecare cu propria intrare, propriul volum și propriul EQ.
Ce impedanță trebuie să aibă boxele?
La conectare normală, 4Ω sau 8Ω. În mod bridged, numai 8Ω — e limita din manualul oficial și nu se ocolește, pentru că în punte amplificatorul „vede" jumătate din impedanța nominală a boxei.
Am nevoie de o aplicație ca să-l configurez?
Nu. Configurarea se face dintr-o interfață web: îl legi la rețea prin Ethernet, tastezi adresa lui IP în browser și ai acces la rutare, EQ și starea fiecărui canal. Setările se pot salva, ca să le repeți pe un proiect similar.
Se integrează cu un sistem de automatizare?
Da. Elac publică comenzi IP pentru Control4 și Crestron. În plus, are trigger 12V pe intrare (5–24V DC) și pe ieșire (12V DC, 10 mA), pentru pornirea și oprirea coordonată cu restul rack-ului.
Trebuie să-l pornesc manual de fiecare dată?
Nu. Are pornire automată la detectarea semnalului audio, cu sensibilitatea reglabilă între 1 și 10 mV. Alternativ, îl comanzi prin trigger 12V sau prin rețea, din sistemul de automatizare.
Cât spațiu ocupă în rack?
2 unități de rack (2 RU). Dimensiunile din manual sunt 43,18 × 9,84 × 37,8 cm (lățime × înălțime × adâncime), la o greutate de 9,25 kg — cel mai greu dintre cele trei modele ale seriei.
Pe scurt, termenii
Zonă — o încăpere sau o arie sonorizată separat, cu propria sursă și propriul volum. O zonă stereo consumă două canale de amplificare.
Matrice audio — rutare liberă între intrări și ieșiri. Orice sursă poate ajunge în orice zonă, inclusiv în mai multe simultan, fără recablare.
Bridged (mod punte) — două canale legate ca unul singur, pentru mai multă putere. Zona devine mono, iar boxa trebuie să aibă minimum 8Ω.
Discrete Class D — amplificare în comutație, construită din componente discrete. Randament mare, căldură puțină, multe canale într-o carcasă joasă.
DSP — procesare digitală a semnalului: EQ, filtre și niveluri aplicate în software, separat pe fiecare ieșire.
EQ parametric — egalizator la care alegi exact frecvența, câștigul și lățimea intervenției, în loc de benzile fixe ale unui EQ obișnuit.
RU (rack unit) — unitatea de măsură pe verticală într-un rack, de 44,45 mm. Acest amplificator ocupă 2 RU.
Trigger 12V — semnal electric simplu prin care un aparat pornește sau oprește alt aparat din lanț.
Ieșire asignabilă — ieșire căreia îi poți atribui liber, din software, sursa pe care o redă.
Specificații complete
Canale, zone și putere
Număr de canale (Number of channels)
16
Zone (Zones)
8
Ieșiri asignabile (Assignable outputs)
8
Putere pe canal, cu toate canalele în funcțiune (Power Output/channel, All channels driven)
50 W RMS la 8Ω 50 W RMS la 4Ω Pagina de produs și fișa de vânzări scriu „@ 4W" și „@ 8W" — o eroare de unitate a producătorului. Manualul oficial confirmă că e vorba de ohmi.
Putere în mod bridged / mono (Bridged Power Output/Mono mode)
Notă despre unități: pagina de produs Elac și fișa oficială de vânzări publică puterea ca „Power output per channel @ 4W" și „@ 8W". Valorile sunt corecte, dar unitatea e greșită la producător — e vorba de impedanță în ohmi (4Ω și 8Ω), așa cum confirmă manualul oficial, care scrie „50W RMS at 8 ohm" și „50W RMS at 4 ohm". Am afișat mai sus forma corectă și semnalăm eroarea în loc să o reproducem.
